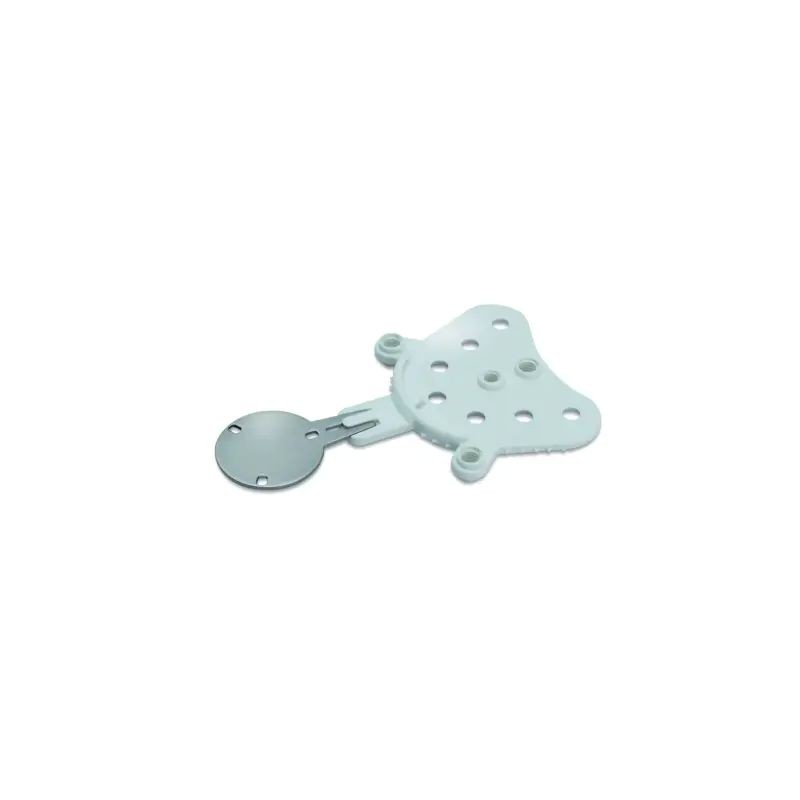

Lingura de înregistrare arc facial digital tip UN Zebris JMA Optic Zebris
122,02 lei
Descriere
Transmite poziția maxilarului pacientului către software-ul Zebris JMA Optic cu ajutorul senzorului Zebris. Aceasta stabilește relația corectă dintre suprafețele ocluzale (dinți) și senzorii optici ai sistemului de măsurare.
Lingura de înregistrare este utilizată în stomatologia digitală pentru determinarea și definirea exactă a poziției maxilarului superior si in poziționarea și transferul precis al înregistrării de la arcul facial digital către articulator prin montarea lingurei in masuța de transfer Artex link?. Asigură păstrarea exactă a relației spațiale a modelului superior.
Caracteristici principale ale linguri de transfer tip UN
Înregistrare tridimensională precisă: Permite capturarea corectă a planului de ocluzie în raport cu reperele craniene, facilitând transferul datelor reale ale pacientului către software-uri CAD precum Exocad
Conexiune prin adaptorul universal: Se cuplează direct cu adaptorul dedicat pentru lingura de transfer cod 522131
Material și igienă: Este complet reutilizabilă și rezistă la procedurile clinice de dezinfectare și autoclavare repetată
Mod de utilizare în fluxul digital
Se aplică un strat de material de înregistrare (silicon rigid de mușcătură) pe lingura de transfer.
Tija exterioară a furcii UN este conectată cu adaptorul 522131 si se inregistreaza pozitia maxilarului cu ajutorul arcului facial digital Tizian JMA
Se scaneazaă în cavitatea orală pentru pozitionarea în modulul Digital Occlusion a celor doua arcade ale pacientului scanate anterior.
Mod de utilizare în fluxul analog
Utilizare Pas cu Pas in sitemul Artex
Utilizarea mesei de transfer face trecerea de la înregistrarea digitală la montarea fizică în articulator:
Înregistrarea clinică (Cabinet)
Se realizează înregistrarea cinematică și axografică cu sistemul Zebris JMA Optic.
Lingura de transfer este poziționată la pacient cu material de amprentă rigid.
Software-ul Zebris calculează poziția spatială a maxilarului superior raportată la axa de rotație condiliană și generează valorile de poziționare pentru masa de transfer (sau fișierul de transfer digital).
Reglarea mesei de transfer (Laborator)
Masa de transfer Zebris se fixează pe brațul inferior al articulatorului Artex (clic pe magneții Splitex).
Conform coordonatelor oferite de software-ul Zebris (sau folosind șablonul indicat), se ajustează înălțimea și poziția suporturilor pentru lingura de transfer.
Se așază lingura de transfer cu amprenta pacientului pe suporturile mesei de transfer.
Montarea modelului maxilar
Modelul de ghips maxilar (prevăzut cu soclu Splitex) se potrivește perfect în amprenta de pe lingura de înregistrare.
Se aplică ghips de montare pe soclul modelului și se închide brațul superior al articulatorului Artex.
După priza ghipsului, masa de transfer se îndepărtează. Maxilarul superior este acum montat în articulator cu o precizie anatomică reală.
Avantaje Cheie
Eliminarea arcului facial mecanic: Pacientul nu mai trece prin disconfortul fixării arcului facial mecanic rigid.
Precizie cinematică: Preia axa reală de rotație determinată electronic de senzorii Zebris, nu doar o axă medie teoretică.
Integrare hibridă (Digital-Analog): Permite puntea perfectă între scanarea/măsurătoarea digitală și lucru pe modele fizice în articulatorul Artex.
Reproductibilitate prin Splitex: Schimbarea mesei de transfer cu modelele articulate se face instantaneu fără pierdere de calibrare.
