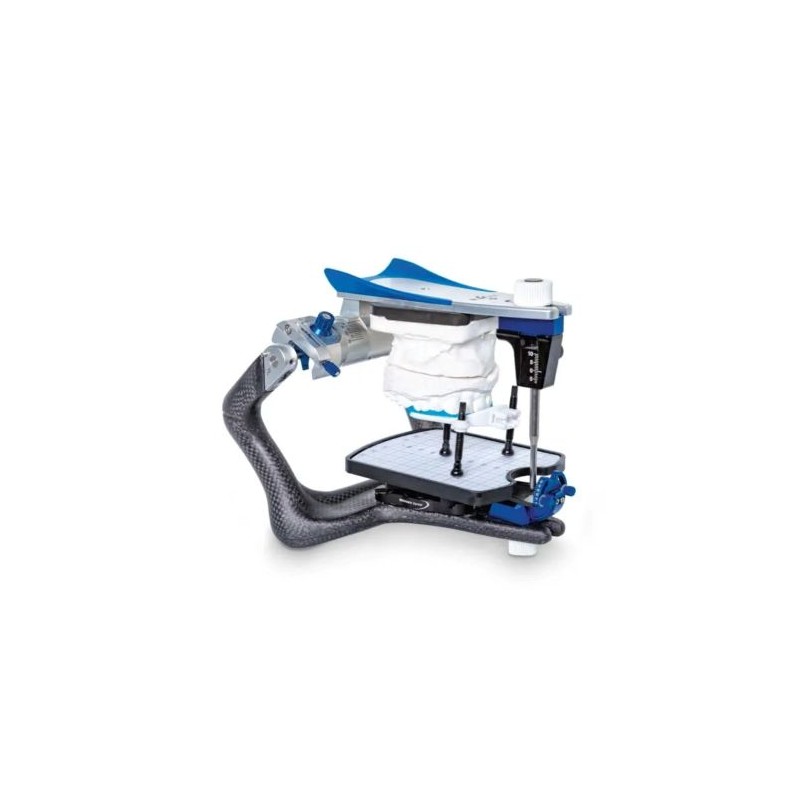

Masa de transfer Zebris pentru articulatoare Artex (produsă de Amann Girrbach în colaborare cu Zebris Medical) este elementul de legătură fizică dintre înregistrarea digitală/electronică a arcului facial (sistemul Zebris JMT / JMSelect) și articulatorul mecanic din laboratorul dentar.
Ea permite poziționarea modelului maxilar în articulatorul Artex fixat exact în aceeași poziție spațială față de axa balama (condiliană) înregistrată la pacient, fără a mai fi necesară o arcul facial mecanic tradițional.
Masa de transfer funcționează ca un adaptor fizic de precizie, compatibil direct cu sistemul de plăcuțe magnetice Splitex al articulatoarelor Artex (seria Carbon, CT, CPR, CP etc.).
Placa de bază (Transfer Table): Se fixează pe brațul inferior al articulatorului Artex prin sistemul Splitex.
Suportul reglabil pentru lingura de transfer (Transferstand / Bite Fork Support): Pini sau brațe ajustabile pe care se așază furca de mușcătură (bite fork) utilizată în timpul înregistrării axei condiliene cu JMA Optic Zebris.
Repere de poziționare: Grilaje și marcaje fizice calibrate conform datelor calculate de software-ul JMA Optic Zebris pentru a reflecta poziția 3D exactă a maxilarului.
Utilizare Pas cu Pas
Utilizarea mesei de transfer face trecerea de la înregistrarea digitală la montarea fizică în articulator:
Înregistrarea clinică (Cabinet)
Se realizează înregistrarea cinematică și axografică cu sistemul JMA Optic Zebris.
Lingura de transfer este poziționată la pacient cu material de amprentă rigid (occlusal bite register).
Software-ul Zebris calculează poziția spatială a maxilarului superior raportată la axa de rotație condiliană și generează valorile de poziționare pentru masa de transfer (sau fișierul de transfer digital).
Reglarea mesei de transfer (Laborator)
Masa de transfer Zebris se fixează pe brațul inferior al articulatorului Artex (clic pe magneții Splitex).
Conform coordonatelor oferite de software-ul Zebris (sau folosind șablonul indicat), se ajustează înălțimea și poziția suporturilor pentru lingura de transfer.
Se așază lingura de transfer cu amprenta pacientului pe suporturile mesei de transfer.
Montarea modelului maxilar
Modelul de ghips maxilar (prevăzut cu soclu Splitex) se potrivește perfect în amprenta de pe lingura de transfer.
Se aplică ghips de montare pe soclul modelului și se închide brațul superior al articulatorului Artex.
După priza ghipsului, masa de transfer se îndepărtează. Maxilarul superior este acum montat în articulator cu o precizie anatomică reală.
Avantaje Cheie
Eliminarea arcului facial mecanic: Pacientul nu mai trece prin disconfortul fixării arcului facial mecanic rigid.
Precizie cinematică: Preia axa reală de rotație determinată electronic de senzorii Zebris, nu doar o axă medie teoretică.
Integrare hibridă (Digital-Analog): Permite puntea perfectă între scanarea/măsurătoarea digitală și lucru pe modele fizice în articulatorul Artex.
Reproductibilitate prin Splitex: Schimbarea mesei de transfer cu modelele articulate se face instantaneu fără pierdere de calibrare.
