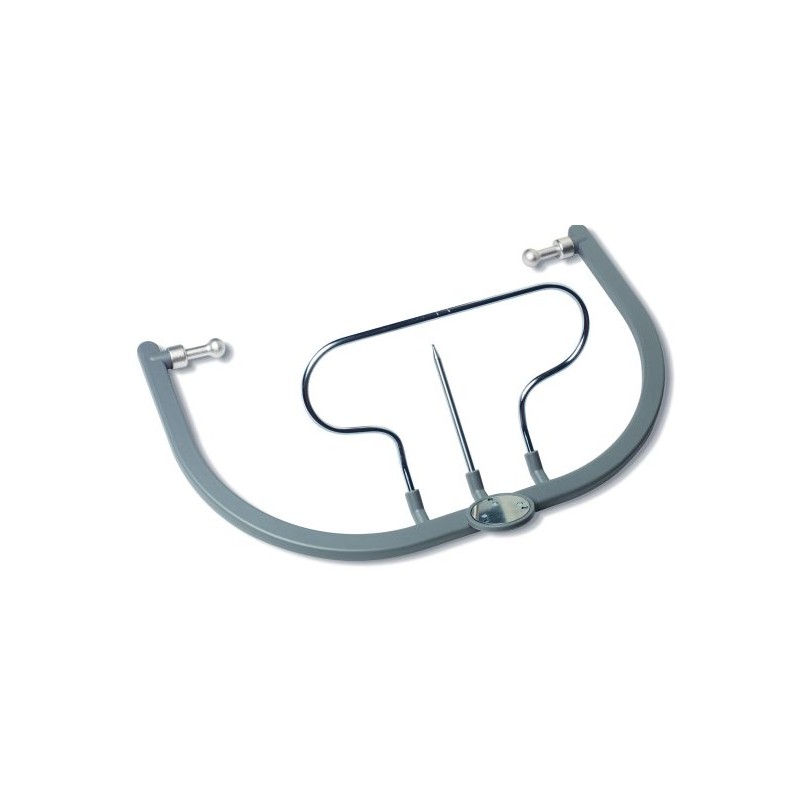

Noul C-Bow V4 de la Zebris reprezintă piesa centrală de calibrare și orientare spațială utilizată în analiza cinematică mandibulară și condilografia digitală (sistemele Zebris JMA Optic)

Descriere Tehnică și Rol Functional

C-Bow V4 este un corp de calibrare geometrică de înaltă precizie. Rolul său principal este de a stabili baza de referință tridimensională între senzorul optic al arcului superior și senzorul atașat la mandibulă.

Caracteristici principale:

• Matrice de senzori / markeri calibrată din fabrică: Oferă o geometrie fixă și cunoscută software-ului, eliminând erorile de offset sau aliniere spațială.
• Sistem de fixare rapidă (Snap-On / Magnetic): Permite atașarea și detașarea instantanee pe cadrul facial superior fără a modifica poziția sprijinului nazal sau a meaturilor acustice.
• Construcție ultra-ușoară și rigidă: Realizat din polimeri tehnici și inserții din fibră de carbon rezistente la deformări termice sau mecanice.
• Corelare directă cu planurile anatomice: Permite orientarea precisă a planului axio-orbital, planului Frankfurt sau Camper pentru transferul ulterior în articulatorul virtual (Exocad, 3Shape, Ceramill Mind).

Ghid de Utilizare în Fluxul Digital

1.Poziționarea arcului facial pe pacient:

Asigurarea stabilității mecanice.

Se fixează arcul facial superior pe capul pacientului, ajustând suportul nazal și olivele auriculare. Arcul trebuie să rămână complet imobil pe toată durata măsurătorilor.

2.Atasarea la corpul C-Bow V4 a senzorului:

Se fixează pe cadrul C-Bow V4 senzorul optic triunghiular până la auzirea clic-ului de blocare.

3.Inițierea calibrării din software:

În aplicația Zebris se urmează pasi de calibrare. Software-ul verifică semnalul tuturor markerilor și confirmă starea de referință cu o precizie sub-milimetrică.

Trecerea la înregistrarea dinamică.

Odată ce calibrarea este confirmată pe ecran, C-Bow V4 se detașează. Se montează lingura de înregistrare pe arcada mandibulară și se începe înregistrarea mișcărilor reale de protruzie, laterotruzie și axă balama.

De ce este crucial pasul de calibrare cu C-Bow V4?

Acuratețe de sub 0.1 mm: Fără calibrarea inițială prin C-Bow, software-ul nu poate suprapune corect fișierele STL rezultate din scanarea intraorală cu axa reală de rotație condiliană, ceea ce ar duce la erori de ocluzie în realizarea lucrărilor protetice CAD/CAM
